拝啓　井門義博です

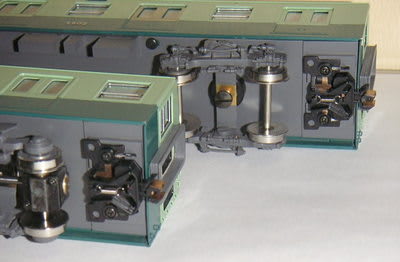

ＧＴＣ（ゼネラルトレインズクラブ）の高田昌典さんからＩＳカプラーを新たに装着した電車の写真を送って頂きました。

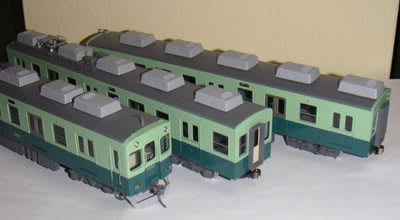

関西合運（鉄道模型大集合ｉｎ大阪）に惜しくも間に合わなかった京阪５０００系です。


「大きな伸縮」と「少ないガタ」を生かして連結面を詰めて居ますので編成が美しいと想像されます。


関西合運の時に紹介した１００００系同様、連結面側に配線しています。
「配線と台車の干渉が絶対無い」事は走らせる人にとっては重要事だと思います。


ＩＳカプラー取付ビスを使って同時に電気を室内に持ち込める様に金属製段付きワッシャと絶縁ワッシャ２種類を発売しました。　これは合運の時に説明させて頂いたのですが関西で扱っていなかった。
我々が流通ルートを全く造れていなかったのです。

今回の５０００系でも同様の配線をせざるを得なくなったとの事で全く申し訳ない思いです。

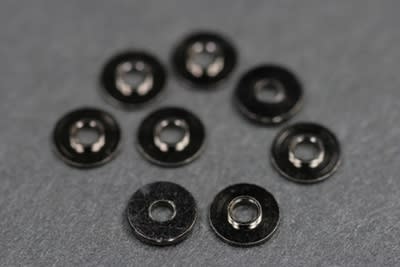

これが段付きワッシャＤＷ１４４０－１９－０３です

面倒くさい名前ですがエコーなどワッシャを供給されている会社の型番の付け方と相通じる型番を心がけたつもりです。
内径１．４ｍｍ外径４．０ｍｍ段外径１．９ｍｍ段深さ０．３ｍｍを意味します。
真鍮挽物黒ニッケルメッキ　８個入り１６８円です。

これ↓はその説明書きです。

２ｍｍ穴の中央に１．４ｍｍビスを固定するのに便利な段付きワッシャーです
段の外径は１．９ｍｍ、深さは０．３ｍｍで、ISカプラーの配線を室内だけで取り回す時にISカプラーの側に必要になります。黒ニッケルメッキなので色は黒いですが通電性は充分です

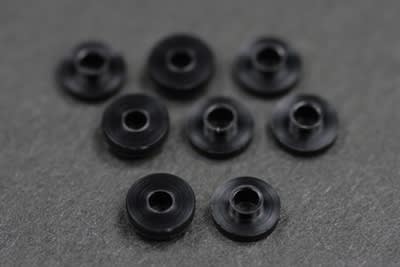

ＰＤＷ１５４０－２０－０７
プラ段付き　内径１．５ｍｍ外径４．０ｍｍ段外径２．０ｍｍ段深さ０．７ｍｍ
プラ成型品　８個入り１４７円　　床板がプレスされた０．４ｍｍ真鍮板の時に
ＩＳカプラー床板側に使う想定です。


ＰＤＷ１５４０－２０－１４
プラ段付き　内径１．５ｍｍ外径４．０ｍｍ段外径２．０ｍｍ段深さ１．４ｍｍ
プラ成型品　８個入り１４７円　　床板が１ｍｍ真鍮（或いはアルミ）板の時に
ＩＳカプラー床板側に使う想定です。

ついでにこういう通電対策部品も有ります。


１．４ｍｍナット黒ニッケルメッキ
２０個入り１０５円
通電性は保証付きです。

まだ発売に至っていないパーツに「ラグ」が有ります。　間もなくだと思います。

ＩＭＯＮカプラーが世に出る頃までに販売ルート、供給ルートを上手く構築しておかなくてはいけませんね。
