模型機関車重さ比べ、ＥＬ・ＤＬ
12年02月01日 17:10:00 ｜ 鉄道模型ＥＬ、ＤＬの重量計測結果です。
ＨＯ1067は小型車両が多いので、また軽い順に発表致します。

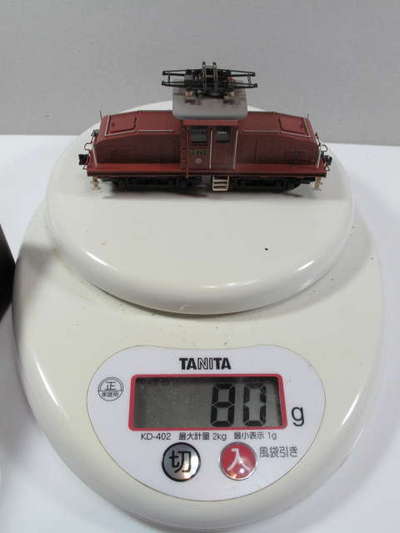

ＨＯ1067 ＥＤ２５ 上田丸子電鉄（ワールド工芸ベース／アートプロ特製品）
次はワールド工芸ブランドの上信デキです。
ＨＯ1067ではなく「ＨＯ」と表記しています。 （別に間違いではありませんが）
ＨＯ1067 デキ１形 上信電鉄（ワールド工芸） ドイツ製の電気機関車です。
ＨＯ1067 デキ１形 秩父鉄道（ワールド工芸） 米ウェスチングハウス製の電気機関車です。

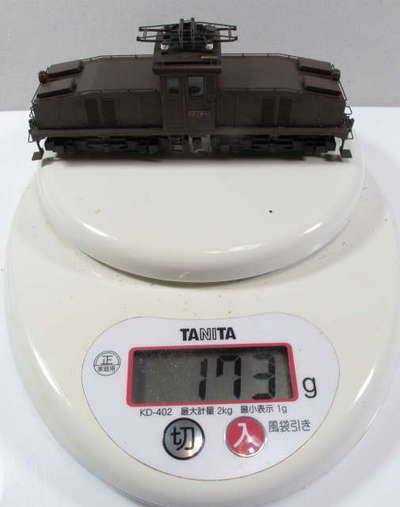

ＨＯ1067 ＥＤ２９１１（ＦＡＢ）
戦時中に東芝で作られ、流れ流れて浜松で廃車になった機関車です。
乗工社のＥＤ４０２
ＨＯ1067 ＥＤ４０形 岳南鉄道（乗工社）
床が抜けてるのが気になります。 乗工社の悪いクセです。
ＨＯ1067 ＥＤ６１形 （マスターピースキット組立）
ＨＯ1067 ＤＤ５０形（ＦＡＢ）
重連になるともちろん重量は２倍です。

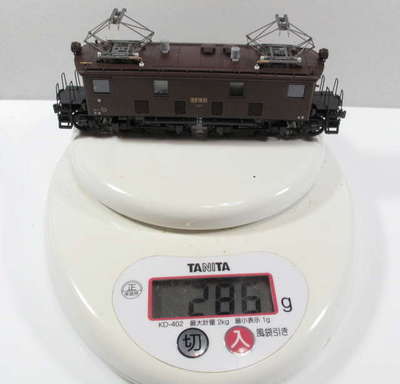

ＨＯ1067 ＥＤ１９形 （さくら模型）
ＨＯスケールでは最新の電機です。

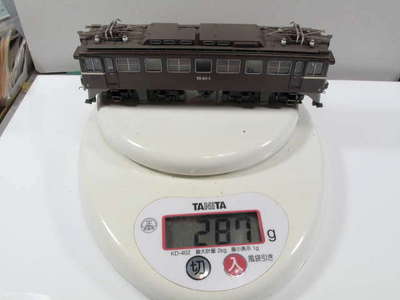

ＨＯ1067 ＥＤ６０形 （マスターピースキット組立）
回生ブレーキが無い分車体が短いＥＤ６０ですがウェイトはこちらの方が載っているようです。

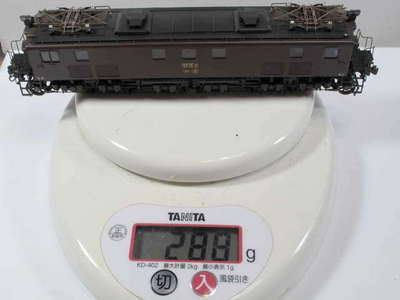

ＨＯ1067 ＥＦ１５形 （ヴェスターヴィーゼキット組立品）
ＤＣＣエクストリームと称するサウンドが組み込まれて居り、サウンド無しより少し軽いです。
ＨＯ1067 ＥＤ１８形（二代目）（さくら模型）
ＨＯ1067 ＥＤ１６形 （さくら模型）

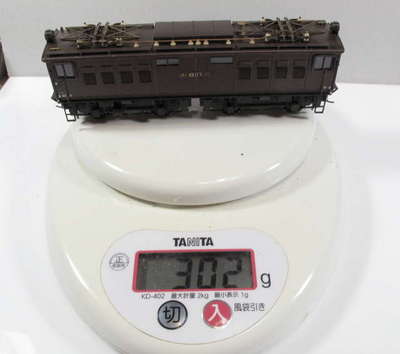

ＨＯ1067 ＥＤ１７形 （さくら模型）
この車両はエアフィルターが標準と異なるＥＤ１７－７号機です。
ＨＯ1067 ＤＣ２０形 （エムテックス／同人軽鉄路キット組立品）
小さいくせに驚くべき重さです。
ラベルです。
ＨＯ1067 ＥＦ１５形 （ワールド工芸ベースさくら模型特製品）
ＨＯ1067 ＥＦ５８形 （ＦＡＢキット組立品）

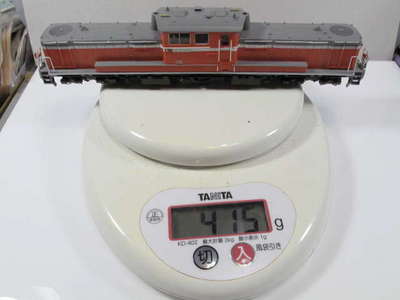

ＨＯ1067 ＤＤ５１形 （クマタ）
ラベルです。 ＨＯ1067表記だけでは不安らしく「１２ｍｍゲージ」の表記をしています。

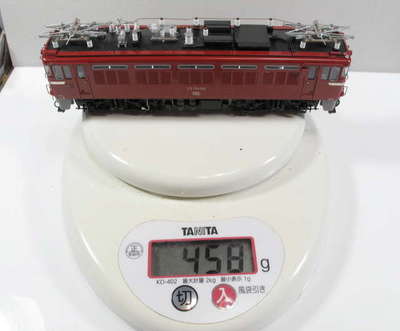

ＨＯ1067 ＥＤ７５形 （ＩＭＯＮ）
ＨＯ1067 ＤＤ５１形 （ＩＭＯＮ）
２５‰登り勾配で
Ｄ５１の定数； ３５０ｔ
ＤＤ５１の定数； ３００ｔ
です。
「非力なＤＬ」を演出するために非力なモーターを考えて居たのですが何故か速度が上がらず、仕方なくＩＭＯＮコアレスを両ボンネットに積む凄い機関車になってしまいました。
ＤＤ５１の中身；
中央に見えるのはアナログ／デジタル両用基板です。
ＨＯ1067 ＥＦ５７形 （モデルワム）
ＨＯ1067 ＥＦ６５形 （ＩＭＯＮ）
ＥＦ６５の中身；
ウェイトと一緒に停動トルク３０mNmを誇るマクソン「４．５Ｗ」ＲＥ１６モーターを中間台車に吊り掛け、太いシリコンチューブで前後台車を駆動、６軸駆動で長距離無停車長時間走行に耐える“特急機”です。
ロストワックスの台車にホンモノのバネを組み込んでファインスケールＨＯ1067ならではの造形をした下回りです。
主たるウェイトは車体内側に付いています。

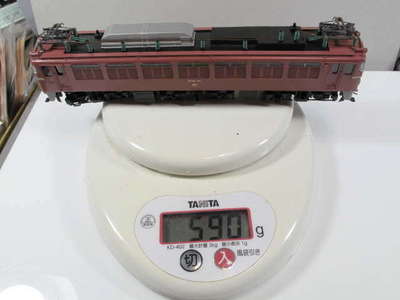

ＨＯ1067 ＥＦ８１形 （マスターピース）
「委託品」として入手したのですが「おそらく珍しいメーカー完成品ではないか？」と言われています。
ＨＯ1067 ＥＦ５８形 （ＩＭＯＮ）
ＥＦ５８の中身；
モーターは一般的なＥＮ－２２両軸です。
上回り＝車体側と下回り＝動力装置側の両側にウェイトを搭載して居ります。

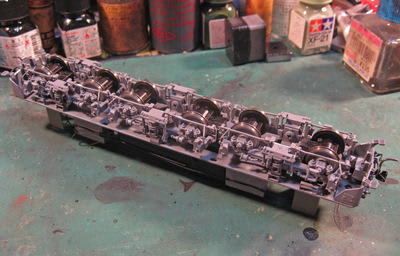

ＥＦ５８、ＥＦ６０の下回り比較；
ＥＦ５８、ＩＭＯＮ（左）とＰＥＭＰ（右・・・結構走り込んで居ますね）の比較；
どちらのゴハチもフクシマ模型製作所製ですが
① ギヤボックスが替わりました。 「独立」のＩＭＯＮは軸バネ全部がよく働きます。
② 先台車も動力台車も同じ台車枠ですが、ＩＭＯＮはかなり内側に寄せました。
③ ＩＭＯＮはギヤボックスにダミーモーターを吊り掛けています。
ＰＥＭＰのＥＦ５８は重量量るのを失念しました。 ＩＭＯＮよりはっきり軽いです。
１６番の旧型電機は６軸駆動ですが、中間台車を駆動しない実質ＥＤの新系列電機と同程度の牽引力しか有りません。
ＩＭＯＮのＥＦ５８はシリコンチューブの“ドラッグ”を利用して６軸が生きるようにしていますので驚異的な牽引力を発揮します。
体積が大きく重量が重い１６番ＥＦ５８の１．５倍程度のカプラー引張力は有ると思います。
ＨＯ1067 ＤＦ５０形 （プレスアイゼンバーンモデルプロダクツ）
記憶に遠いのですが、この「凄い重さ」は私が補重しているかもしれません。
中身の写真が無いのは残念です。
重量 形式 メーカー
８０ｇ ＥＤ２５ ワールド工芸ベース、アートプロ特製品
８１ｇ 上信デキ１ ワールド工芸
９９ｇ 秩父デキ１ ワールド工芸
１７３ｇ ＥＤ２９１１ ＦＡＢ
２７２ｇ ＥＤ４０ 乗工社
２８３ｇ ＥＤ６１ マスターピースキット組立品
２８５ｇ ＤＤ５０ ＦＡＢキット組立品
２８６ｇ ＥＤ１９ さくら模型
２８７ｇ ＥＤ６０ マスターピースキット組立品
２８８ｇ ＥＦ１５ ヴェスターヴィーゼキット組立品（ＤＣＣエクストリーム）
２９１ｇ ＥＤ１８ さくら模型
２９２ｇ ＥＤ１６ さくら模型
３０２ｇ ＥＤ１７ さくら模型
３２２ｇ ＤＣ２０ エムテックス／同人軽鉄路キット組立品
３２９ｇ ＥＦ１５ ワールド工芸ベース、さくら模型特製品
３７４ｇ ＥＦ５８ ＦＡＢキット組立品
４１５ｇ ＤＤ５１ クマタ
４５８ｇ ＥＤ７５ ＩＭＯＮ
４８６ｇ ＤＤ５１ ＩＭＯＮ
５５５ｇ ＥＦ５７ モデルワム
５６６ｇ ＥＦ６５ ＩＭＯＮ
５８０ｇ ＥＦ８１ マスターピース
６４７ｇ ＥＦ５８ ＩＭＯＮ
７３６ｇ ＤＦ５０ ＰＥＭＰ（私が補重していたかも知れません）
